师傅问“闸机不开门你先查什么”，学生答“报修”，AFC终端设备的教学，缺的不是操作课，是“解剖课”
先说个现场带教的事。
一所院校的实习生去车站跟岗，有天早高峰一台进站闸机不开门，乘客堵在通道口。实习生第一时间做了他最熟练的事：安抚乘客，引导走旁边闸机，然后报修。带教师傅来了，没先动设备，问他一句：“先查什么？”
学生说：“看屏幕有没有报错。”
师傅说：“只对了一角。这台机器屏幕是好的，你说的报错其实大部分情况会被主控自己记下来。开门这个动作，至少要过四道关——读卡认没认到票、主控下没下指令、机芯动没动得了、通信通没通着。四关任何一关断了，表现都是‘不开门’。你说‘设备坏了’，维修的人来了还得从头查；你说‘读卡有反应、门没动作’，维修的人直奔机芯。你报修单上的一句话，决定别人跑多远的冤枉路。”
学生后来跟我们复盘时说了一句话：“我天天练这台闸机，刷了几千次，从来没想过它里面是几部分组成的。”

这个案例我拿来讲，是因为它戳中了AFC终端设备教学里一个深层缺口：学生会“用”设备，但不会“看”设备。操作练得再熟，设备在他眼里还是一个黑盒，一出问题，只有“坏了”和“报修”两个选项。而"1+X"考纲里“懂原理”的那部分分，现场带教最看重的“故障初判”能力，恰恰都长在“看懂设备”这块土壤上。
今天这篇，不重复讲各台设备怎么练（之前写了很多），讲一个更底层的东西：把AFC系统终端设备当成一个“家族”来解剖——先放进系统地图里，再拆开通用结构，最后落到实训怎么配、怎么教。不讲虚的，只讲落地的东西。
一、先把终端放进系统地图：它不是一堆机器，是AFC的“手脚加耳目”
很多学生（包括一些老师）对AFC的理解是“一堆自助机器”。得先把系统层级立起来。
城市轨道交通AFC系统，从上到下大致是清分系统、线路中心、车站计算机、终端设备、车票这几层。终端设备——检票机、自动售票机、半自动售票机这些——处在最底层，但它的身份最特殊，一肩挑两头：
向下，它是数据源头。全路网每天几千万笔交易，第一手记录全部产生在终端上：哪张票几点几分在哪个站进了闸、TVM收了哪张纸币找了几枚硬币、BOM补了一笔什么款。上面所有层的报表、清分、对账，追到根上都是终端给的数据。终端给的数据错一笔，上游的账就歪一笔。
向上，它是执行末端。票价调整、运营模式切换、黑名单下发，指令从上面层层传下来，最后落地执行的都是终端：闸机切不切免检、认不认这张优惠票。上面千条指令，不出终端这道门，就等于没发生。
这个双重身份，决定了终端设备教学的一条铁律：练终端，眼里要有数据流和指令流这两条线。往上看，SC屏幕上“某闸机离线”的告警，问题可能在设备、可能在通信链路、可能在车站服务器，知道数据怎么走的，排查才不会瞎转。
二、把终端拆开看：六大模块，所有终端都是同一副骨架的不同组合
这是今天最想给的核心框架。你把AFC家族所有终端拆开看，不管外形差多远，都是六大模块的不同组合和侧重：
第一，主控单元——设备的脑。跑业务逻辑、存本地数据、和上级通信。设备死机、卡顿、数据上传中断，先想到它。
第二，人机界面——设备的脸。注意它有两张脸：一张给乘客（TVM的选购屏、闸机的提示灯），一张给工作人员（BOM的操作台、维护界面）。乘客界面出问题影响体验，工作界面出问题影响作业，排查时两张脸分开看。
第三，读写模块，设备的眼睛认票的部分。票卡读写、二维码识别、人脸识别都在这一层。读不上票、认不出码、优惠资质核验失败，从这查。
第四，机芯执行机构，设备的手。闸机的门体、TVM的出票机构、BOM的票据打印机。动作不到位、卡滞、异响，都是它。
第五，传感检测，设备的眼。闸机里的十几对红外对射、TVM的纸币识别和卡币检测、票箱的余量检测。这套东西最容易被误解——它也是“防卫动作”的裁判，之前讲过的尾随判定、传感器误报，全出在这一层。
第六，货币与票卡存储单元——设备的口袋。TVM的钱箱、硬币循环箱、票箱，BOM的钱屉、闸机的回收箱。资产管理、清点交接，全围着口袋转。
现在拿这个框架去“扫”一遍家族成员，你会发现每台设备的“岗位性格”一目了然：TVM是读写+传感+口袋的组合怪兽，纸币识别和硬币循环把它做成了现金管理重镇；BOM是主控+人机界面的组合巅峰，业务逻辑和台账能力全在脑和脸上；检票机是机芯+传感的组合代表，通行控制的全套功夫在手脚和眼睛上。
这个框架给学生的价值就一句话：掌握了六大模块，看任何一台没见过的终端，都是拆解，不是陌生。这也正是"1+X"考纲里“懂原理”三个字的落点。
三、这个框架的实战用法：故障初判，就是按模块过一遍
回到开头那个案例。闸机不开门，用六模块一过，排查路径自动就出来了：
读写模块——读卡到底有没有反应？提示音、屏幕反馈、界面显示认到票没有？有反应，问题在下游；没反应，先查这层。
主控——有没有死机、有没有报错代码？重启后恢复没有？
机芯，门体有没有被异物卡滞、有没有异响、手动测试动不动？
通信，是这台离线还是全站都离线？单机离线查这台，全站离线查车站服务器。
四层过完，学生就能报出一份专业的故障描述：“读卡正常、门体无动作、重启无效、单机故障”——维修的人拿着这句话，直奔机芯。这就是站务员在设备故障里真正的职责边界：不修设备，但会初判、会描述、会临时处置。报修单写得专业的站务员，现场师傅抢着要。
值得强调的是，"1+X"实操里故障模块的考点，本质上考的就是这个：给一个故障现象，看你能不能按模块分层定位、规范描述、正确临时处置，而不是看你会不会喊“报修”。
四、实训怎么配、怎么教：按模块建认知，按设备练操作，按系统练贯通
顺着这个框架，给实训的配置和教学建议。

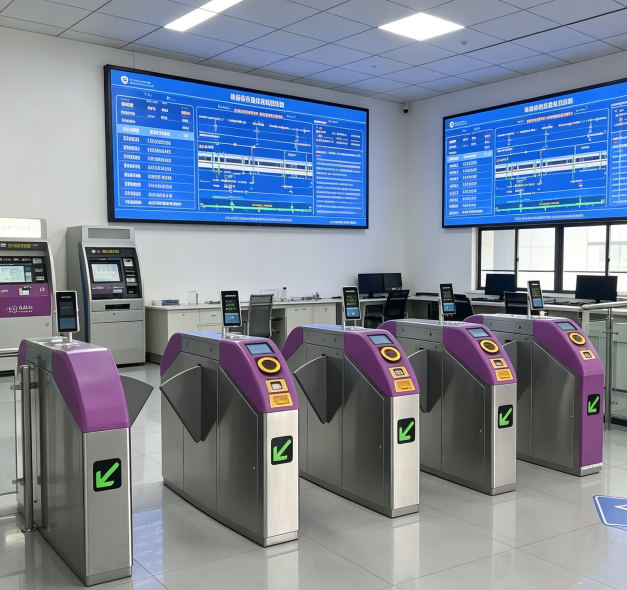

配置上，终端家族按“岗位”配齐，并且要求“模块可视”。进出站检票机、TVM、BOM是三大主力，分别覆盖通行控制、自助业务、人工兜底三个岗位；票卡清点赋值模块补上资产管理岗。更关键的一条硬要求：六大模块在实训系统里都要可透视——闸机的传感器阵列状态、TVM的纸币暂存入账通道、票卡在发售到回收之间的状态流转，全部可视化。黑盒拆不开，模块认知就建立不起来。
故障注入，要按“模块级”注入，不要按“现象级”注入。这两者的区别很大：现象级注入是老师点一下“该设备故障”，设备报个警完事，学生练的还是“见报警做动作”；模块级注入是老师远程让“读卡器失效”或“机芯卡滞”，设备端真实长出对应的故障表现，学生必须自己按模块排查、定位、描述。练的是排查功，不是条件反射。之前反复强调过故障注入必须在设备端真实发生，这里再补一层：注入的粒度要细到模块。
教学组织上，三步递进。第一步按模块建认知：新生第一课不是操作，是把六模块地图过一遍，在真实设备上摸清每台设备哪个模块最重；第二步按设备练操作：各终端的业务流程按之前讲过的深度去练；第三步按系统练贯通：数据流和指令流双向验证，设备流水一秒进账、上级指令即时落地。
五、给院校的几句实在建议
第一，验收设备时让供应商按六模块讲解。讲不出模块结构的供应商，说明产品是黑盒集成，教学价值打折。
第二，故障库的颗粒度要查一查。只有“设备级”故障开关的，练不出排查能力；能下钻到“读写、主控、机芯、传感、通信”各层的，才是教学的故障库。
第三，把“专业报修”练成一项独立技能。学生能不能在两分钟内给出一份“现象+初判+临时处置”的规范描述，可以作为实训的常设考核项，这个能力在现场是硬通货。
第四，六模块框架要贯穿所有设备课，别一次讲完就丢。每上一台新设备，第一问固定是：“这台设备的重心在哪个模块？”问一个学期，学生的设备观就立住了。

AFC终端设备这个家族，外形上千差万别，骨架上都是同一副六模块的组合。学生把操作练熟，只是学会了“使唤”这些机器；把模块结构看懂，才是学会了“读懂”这些机器。
会使唤机器的人，设备一停就抓瞎；读得懂机器的人，设备一响就知道它在说什么。从前者到后者，中间隔的就是一门“解剖课”。实训室配上可透视的设备、模块级的故障库，让学生天天看着设备的“内脏”干活——等他真正站在早高峰的闸机口，面对一台不开门的机器和排队的人群时，不慌不乱、初判精准、报修单写得漂漂亮亮——岗前训练的价值，到这一刻才算兑现。
