深度解构：从机械阻挡到智能通行——AFC终端设备三种门机结构的仿真实训教学价值重估
在轨道交通实训室的建设中，自动检票机（AGM）的教学应用常存在一个显著的认知断层：院校往往将三种门机结构（三杆式、扇门式、拍打门式）视为简单的“替代关系”，仅侧重于教会学生“如何刷卡过闸”这一单一动作。
这种理解是片面的，甚至可以说是错误的。
在真实的地铁运营与车站设计中，选择哪种门机结构，本质上是在对通行效率、安全等级、空间适配性、运维成本及乘客体验进行多维度的权衡与决策。而这三种结构背后，承载的是完全不同的控制逻辑、机械原理与运维哲学。
作为一名深耕轨道交通实训装备领域的深圳码上通科技技术负责人，我将以仿真教学为透镜，深度剖析三种门机结构的“技术基因”与“教学价值”，为院校构建高水平的AFC实训体系提供一份“决策地图”。

一、 技术基因解码：三种门机结构的“底层逻辑”与行业演进
要理解其教学价值，首先必须理解其技术原理与历史演进。三种门机并非简单的升级关系，而是针对不同场景的差异化解决方案。

1. 三杆式检票机（三辊闸）：机械结构的“活化石”

工作原理：采用旋转三杆机构，票卡验证成功后，解锁三杆，允许一次旋转（通常120°）供单人通行。通行需外力推动，杆体落下后需重新验证。
技术特性：
机械锁定：采用纯机械或简单的电磁铁解锁结构，无复杂的传感器矩阵。
单向强制：一次通行仅限一人，杆体落下后形成物理屏障，天然防尾随。
通行效率瓶颈：通行速度受限于乘客的推杆动作和杆体复位时间，效率较低。
行业应用与局限：
三杆式曾是地铁的主流配置，但其弊端在日益复杂的交通枢纽中日益凸显：
空间与效率矛盾：杆体旋转需要较大的通行空间，且对携带行李、推婴儿车或使用轮椅的乘客极不友好。上海虹桥枢纽站就曾因仍使用三杆式闸机，造成大量外地旅客困惑与拥堵，被建议升级改造。
安全与体验短板：旋转的杆体可能对乘客造成碰撞风险；在紧急疏散时，杆体成为障碍，不利于快速逃生。
运维成本：机械结构复杂，故障点（电机、限位开关、三杆轴承）较多，后期维护频繁。
仿真实训教学价值：“基础认知”与“历史演进”的活教材。
在实训中，它最适合用于讲解“机械控制”与“防尾随原理”。学生通过亲手操作，能直观理解“一次一人”的物理隔离逻辑，以及机械结构如何实现这一目标。它是理解闸机安全底线的“起点”，但绝非现代车站的终点。

1. 扇门式检票机（翼闸/剪式门）：速度与安全的“平衡大师”

工作原理：采用可伸缩的翼状门板（通常为扇形或翼形）。验证通过后，门板打开；通行后，门板自动关闭。门板运动方向与行人方向垂直。
技术特性：
高速通行：门板开合速度快，通行效率高，适合大客流快速通过。
空间占用小：门板垂直运动，对通道宽度要求低，节省站厅空间。
复杂的传感矩阵：必须配备高密度红外传感器（通常14-16对甚至更多）来检测通行状态，防止夹人，实现防尾随。
行业应用与挑战：
扇门式是当前地铁的主流配置，尤其在开通新线中广泛应用。其优势在于平衡了效率、安全与空间。但其挑战也源于此：
传感逻辑复杂：防尾随、防夹人完全依赖传感器的精度与算法。一旦传感器被污染或遮挡，易产生误报（夹物）或漏报（尾随）。
门体结构精密：门板悬挂在机械臂上，长期高频使用后，机械臂和门板导向机构易磨损，导致门板不同步或卡滞，维护成本较高。
夹伤风险：虽然传感器设计有防夹功能，但在极端情况下（如传感器全部失效），门板夹伤乘客的风险仍高于拍打门。
仿真实训教学价值：“传感算法”与“精密机械”的完美结合体。
这是实训教学的核心。它提供了最丰富的教学场景：
传感器“透视”教学：通过仿真软件的可视化功能，实时展示红外光柱的遮挡时序，让学生理解“正常通行”、“尾随”、“滞留”、“反向闯入”的判定逻辑，这是理解现代闸机智能化的钥匙。
故障诊断：模拟传感器脏污、机械臂磨损、门板不同步等故障，训练学生的故障排查与排除能力。
模式切换：讲解其“常开”、“常闭”、“双向”等模式的切换与运营意义。

1. 拍打门式检票机：新一代智能门禁的“代表”

工作原理：采用可上下拍打或左右平移的板式门体。验证通过后，门体打开；通行后，门体自动关闭。门体运动方向与行人方向重合或平行。
技术特性：
人性化通行：门体打开后形成宽阔的通道，对行李、轮椅、婴儿车极为友好，通行体验好。
安全冗余设计：通常采用扭矩限制器+机械锁定的复合锁定结构。遇阻时，门体可被推动（提供一定阻力），但不会强行夹死，从根本上消除了夹伤风险。
结构简单，维护成本低：驱动电机通常为直流无刷伺服电机，功率小（80W左右），能耗低；门体通过简单的连杆或齿轮机构驱动，磨损点少，可靠性高。
断电自动开门：满足消防规范，断电后门体自动打开，便于疏散。
行业应用趋势：
拍打门是新一代门机的发展方向，尤其在新建线路和旧线改造中推广迅速。宁波、广州、南京等城市已大规模应用。其技术成熟度与经济性使其成为许多线路升级的首选。
仿真实训教学价值：“安全冗余”与“运维经济性”的教学典范。
在实训中，它最适合用于讲解：
安全设计哲学：对比扇门与拍打门在遇阻时的不同反应（锁死 vs. 弹性阻力），讲解“安全冗余”和“人机工程学”在现代交通设备中的应用。
机电一体化控制：通过仿真拆解，讲解伺服电机、制动器、编码器如何协同工作，实现门体的精准、安全运动。
全生命周期成本分析：引导学生从采购、能耗、维护、更换配件等多维度，分析拍打门与扇门在长期运营中的成本差异，培养“运维经济性” 的思维。
二、 仿真实训应用对比：如何用三种门机构建教学矩阵？
在实训室中，不应将三种门机视为孤立的设备，而应构建一个对比、分析、综合的教学矩阵。下表清晰地展示了三者的教学侧重点与对比价值。
quadrantChart

title 三种门机结构在AFC实训中的教学价值矩阵
x-axis "低阶技能训练" --> "高阶综合素养"
y-axis "基础认知" --> "深度创新"
"三杆式（三辊闸）": [0.25, 0.35]
"扇门式（翼闸）": [0.65, 0.8]
"拍打门式": [0.75, 0.9]

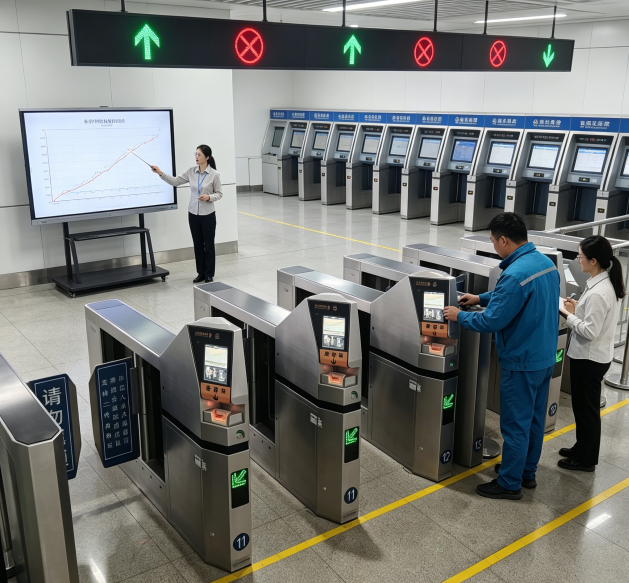

1. 教学场景设计：从“单机操作”到“系统决策”

场景一：大客流疏导演练
设备配置：同时配置三杆式、扇门式、拍打门式闸机各1-2台。
任务：模拟早高峰进站客流激增。
学生决策：作为值班站长，如何根据门机特性进行调度？
是将三杆式闸机全部改为单向常开（牺牲效率保安全）？
还是全面启用扇门式/拍打门式，并切换至进站免检模式（牺牲票款保通行）？
教学价值：让学生理解，不同门机结构下，应急调度策略完全不同。这是运营管理的精髓。
场景二：故障诊断与对比分析
故障注入：通过教师导演台，对三种门机注入不同故障。
三杆式：电机不转、杆体卡滞。
扇门式：传感器误报（模拟有物）、门板不同步。
拍打门式：门体遇阻后无法自动关闭、制动器故障。
学生任务：在规定时间内，诊断故障性质，判断是机械、电气还是传感器问题，并填写故障报告。
教学价值：培养故障树分析能力。学生需理解，不同门机结构，其故障概率与排查路径完全不同。
场景三：票务纠纷与安全事件模拟
情景1：乘客携带超大行李，无法通过三杆式闸机。
情景2：扇门式闸机在通行过程中，乘客弯腰捡钥匙，门板可能夹伤。
情景3：拍打门式闸机在断电时，门体是否自动打开？如何引导疏散？
学生任务：扮演站务员，处理上述事件。
教学价值：这是服务意识与安全底线的终极考核。学生必须熟知每种门机的安全边界和应对话术。

1. 仿真实训软件的“核心功能”要求

要支撑上述教学，仿真实训软件必须具备以下深度功能，这也是区分“真仿真”与“假摆设”的关键：
? 深圳码上通科技的“杀手锏”：我们的仿真系统不仅模拟“黑盒操作”，更提供“白盒透视”。例如，在扇门式闸机仿真中，可开启“传感器矩阵视图”，实时显示每对红外光柱的状态（正常、遮挡、故障）；在拍打门仿真中，可调节“遇阻阻力值”，模拟不同安全等级下的门体反应。这种“原理级”的深度，是培养学生真正理解闸机技术的关键。
三、 实训室建设与设备选型：给院校的“避坑指南”
基于对三种门机结构的深度理解，院校在建设AFC实训室时，应遵循以下原则：

1. 设备配置比例建议：动态匹配教学目标

基础配置（普及型）：扇门式为主，三杆式为辅。
比例：扇门式：三杆式 ≈ 3:1
理由：扇门式是行业主流，教学重点。三杆式用于对比教学，让学生理解历史与技术局限。
进阶配置（专业型）：扇门式、拍打门式并重，淘汰或仅少量保留三杆式。
比例：扇门式：拍打门式 ≈ 2:1
理由：紧跟行业趋势，重点训练学生应对未来主流设备的能力。拍打门的安全性和经济性是其教学价值的核心。
旗舰配置（研究型）：三种门机各配置一定数量，并配备“故障注入”与“数据采集”平台。
目标：用于教师科研、技能竞赛及学生综合项目设计，深度研究不同门机在特定场景下的最优部署方案。

1. 供应商甄别：四个“必答题”

采购设备时，务必向供应商提出以下问题，并现场测试：
“你的扇门式闸机，传感器数量是多少？能否在软件中实时显示其状态？”
答案：必须是14对或以上，且软件具备“传感器状态透视视图”。这是教学扇门式的前提。
“你的拍打门式闸机，遇阻时的反应是‘锁死’还是‘弹性阻力’？能否在软件中模拟不同安全等级？”
答案：必须是弹性阻力（符合安全规范），且软件可调节阻力值，用于安全教学。
“你们是否提供针对三种门机的独立故障案例库？案例库能否与教师导演台联动？”
答案：必须提供。故障案例库是实训的灵魂，无法注入故障的设备，只是一堆昂贵的铁。
“三种门机的数据是否能与车站计算机（SC）系统实时联通？参数能否从ACC/LC-SC-SLE全链路下发？”
答案：必须能。只有五层架构贯通，才能进行模式切换、参数下发等高级教学。数据孤立的设备，只是孤岛，无法构建运营场景。
四、 结语：从“操作员”到“决策者”的培养路径
回到开头的认知断层。AFC实训的终极目标，不是培养只会“刷卡过闸”的操作员，而是培养能理解技术原理、能诊断复杂故障、能进行运营决策、能评估安全风险的复合型轨道交通人才。
三种门机结构，恰好提供了从“机械时代”到“智能时代”的完整教学图谱：
通过三杆式，理解机械控制的基石；
通过扇门式，掌握传感算法与精密机械的核心；
通过拍打门式，领悟安全冗余、人机工程与运维经济性的现代设计哲学。
深圳码上通科技致力于为院校提供的，正是这样一套“原理透明、场景真实、决策开放” 的AFC仿真实训系统。我们相信，只有让学生在实训室里，亲手“拆解”过三种门机的逻辑，亲历过它们的故障与应急，才能在未来真正的地铁车站里，面对各种复杂情况时，做出最专业、最从容的判断。
这，就是实训教学的终极价值。
