城市轨道交通实训中心除了车站售检票实训设备和AFC票务系统，还有哪些
前阵子有个城市轨道交通学院的实训中心主任找到我，说学校刚批了一笔经费建实训中心，让我帮忙看看方案。方案是另一家做的，打开一看，满屏都是售检票设备和AFC系统——TVM、BOM、AGM、票务后台、教学管理平台，列了整整三页。

我问主任：你们学校招生的专业方向有哪些？他说有运营管理、车辆技术、机电维修、通信信号、供配电，七八个方向。我说那你这个实训中心只配了AFC票务实训设备，只覆盖了运营管理一个方向的票务模块，其他五六个方向练什么？

主任愣了一下，说他也觉得方案好像缺了点什么，但说不清楚到底缺了哪些。

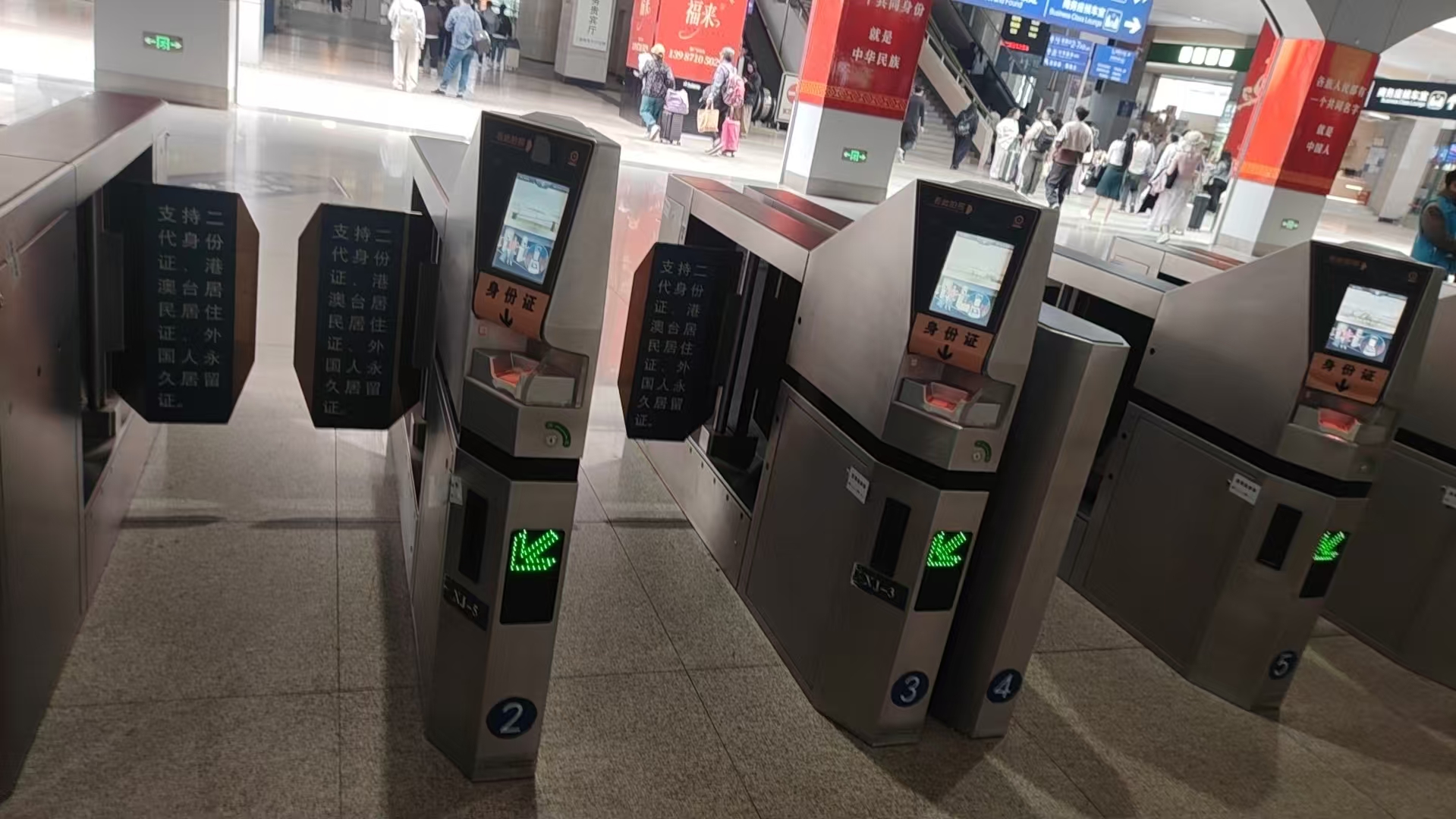

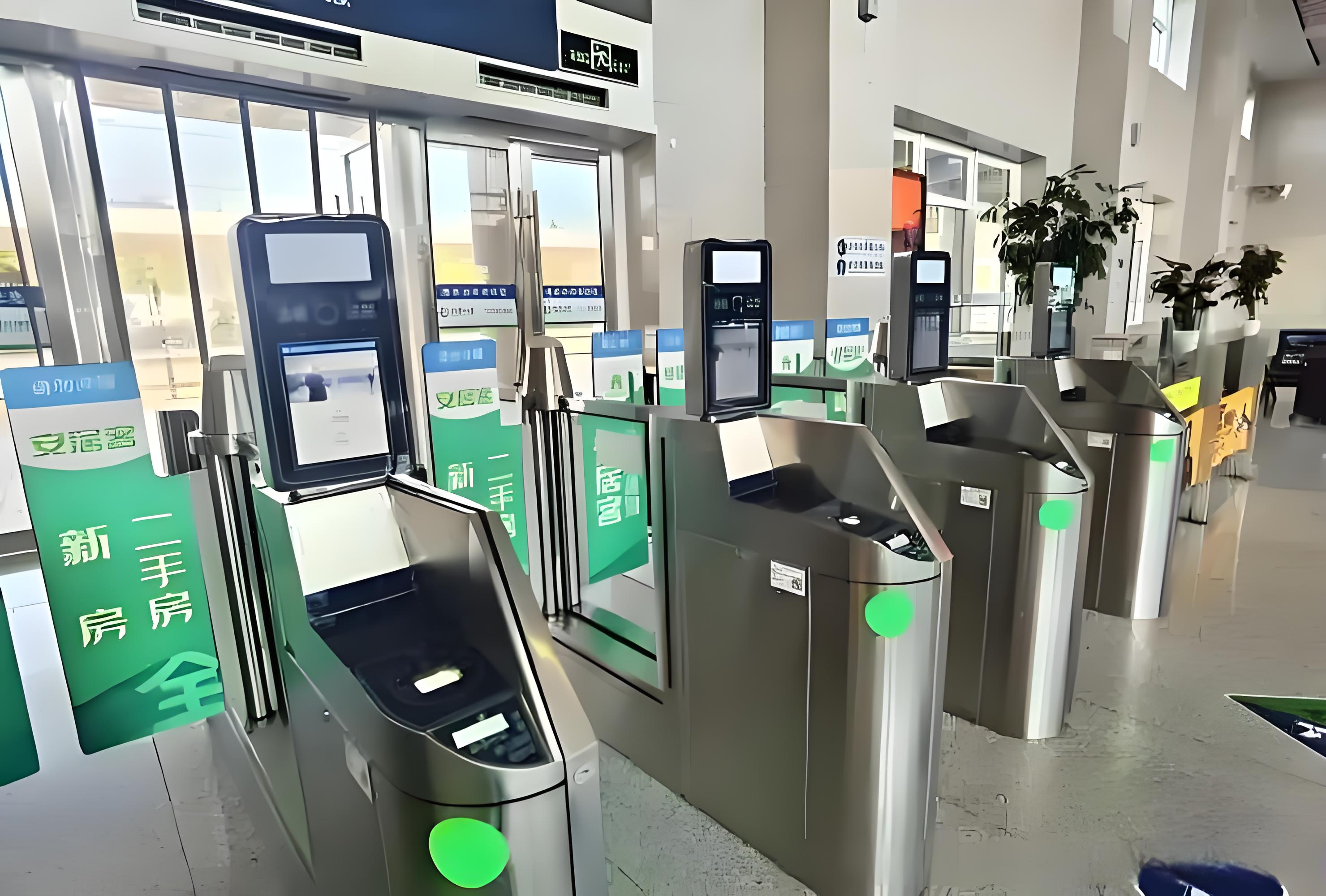

这个问题太典型了。很多人一提到"轨道交通实训中心"，脑子里第一反应就是售检票闸机和AFC系统，因为这些东西最直观、最上镜。但一个完整的城市轨道交通实训中心，AFC票务实训只是其中一个模块，占地面积可能连三分之一都不到。这篇文章就把实训中心里除了AFC之外的那些东西讲清楚，给正在做规划或采购的人一个完整的参考框架。

一、先搞清楚一个实训中心到底要覆盖多少专业方向

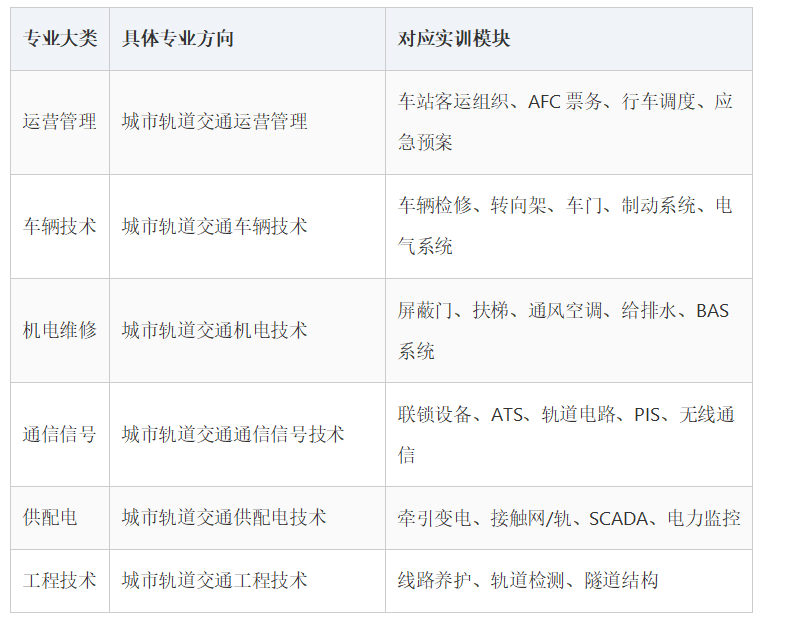

城市轨道交通不是一个专业，是一组专业群。教育部公布的城市轨道交通类专业有：

这张表里，AFC票务实训只是"运营管理"方向下的一个子模块。一个完整的实训中心，至少要覆盖前五个方向的实训需求。下面逐个讲除了AFC之外的那些模块。

二、行车调度与信号实训模块

这个模块在实训中心里地位仅次于AFC，有些学校的投入甚至超过AFC。因为行车调度是地铁运营的大脑，岗位含金量高，实训设备的技术门槛也高。

行车调度实训的核心设备是OCC（运营控制中心）模拟系统。一套完整的OCC实训系统包含：

第一，调度台及显示大屏。模拟真实地铁控制中心的调度工作台，学员坐在上面发行车指令、看全线列车运行图。大屏上实时显示线路示意图、列车位置、信号状态、供电分区。这套东西看着像一面墙的屏幕，本质上是ATS（自动列车监控系统）的前端。

第二，ATS仿真软件。这个软件是整个行车调度实训的灵魂。它要能模拟整条线路的列车运行——发车、到站、折返、跳站、扣车这些操作都要能做。教师可以在后台设定故障场景：信号机故障、道岔失表、列车丢失位置、供电分区停电，学员根据故障现象判断处置方案。软件跟真实ATS的操作界面和逻辑要一致，不然学员到了控制中心还得重新学。

第三，联锁设备实训台。联锁是信号系统的底层逻辑，确保列车不会追尾、不会进错道岔。实训用的联锁台一般用微机联锁模拟器，学员可以在上面操作道岔、排列进路、办理引导信号。高级一点的配置会配真实的继电器组合，让学员看得见内部逻辑。

第四，轨道电路和应答器实训件。这些是信号系统的现场设备，实训中主要是让学员认识结构、理解原理、学会检测和排故。一般配教学展板或剖切件。

我们深圳码上通科技在做实训中心整体规划的时候，信号模块通常是跟专业的信号系统集成商合作的，我们负责跟信号系统的接口对接和通道闸机联锁逻辑，信号商负责联锁和ATS的核心仿真。这种分工模式在实际项目里很常见，也是比较合理的做法。

三、车站机电设备实训模块

车站机电设备是地铁站里除了售检票之外最常见的东西，也是机电维修专业学员的主战场。这个模块包含的设备种类多，但单台价值没有信号和AFC那么高。

第一，屏蔽门实训系统。屏蔽门（PSD）是地铁站台上那排门，跟列车门对齐开关。实训用的屏蔽门一般做2到4个门单元，配有真实的门机结构——驱动电机、传动皮带、门扇、滑道、红外防夹传感器。学员练的是日常巡检、故障排查、部件更换。屏蔽门最常见的故障是皮带松动、门扇偏移、红外传感器误报，实训设备要能模拟这些。

第二，自动扶梯实训装置。用的是真实扶梯的一段或者教学剖切模型，让学员看到内部结构——驱动主机、梯级、扶手带导轨、安全开关。实训重点是安全装置的检测和调整：扶手带入口安全开关、梯级塌陷开关、梳齿板安全开关、驱动链破断保护。这些安全开关在真实扶梯上出了事就是大事，实训必须覆盖。

第三，环境与设备监控（BAS）实训系统。BAS是地铁站的"管家"，管通风、空调、照明、给排水。实训系统一般配一套小型BAS控制柜，带PLC控制器、触摸屏、传感器（温湿度、二氧化碳、水管压力），学员练的是参数配置、联动编程（比如火灾时自动开启排烟模式）、故障排查。

第四，消防（FAS）实训系统。FAS跟BAS经常联动。实训一般配烟感探测器、温感探测器、手动报警按钮、声光报警器、防火阀执行器，让学员走一遍火灾报警和联动的完整流程。

这四个子模块合在一起，基本覆盖了车站机电维修岗位的核心技能。资金有限的学校可以优先配屏蔽门和BAS，这两样在地铁日常维护中工单量最大。

四、通信系统实训模块

地铁通信系统是学员平时看不见但每天都在用的东西。通信实训模块包括：

第一，PIS（乘客信息系统）实训。PIS就是站台和车厢里那些屏幕，显示下一班车到站时间、线路信息、紧急通告。实训系统配一套PIS服务器、播放控制器、站台显示屏、车厢显示屏，学员练的是节目编排、播放计划管理、紧急信息插播、设备故障排查。

第二，PA（广播系统）实训。PA是车站的广播系统，分人工广播和自动广播。实训配功放、分区控制器、扬声器阵列、话筒，学员练的是分区广播、语音预录、优先级控制（比如紧急广播压过日常广播）。

第三，CCTV监控系统实训。地铁站的监控摄像头动辄几百路，实训系统配几台网络摄像机、NVR录像机、视频管理平台，学员练的是摄像头配置、录像回放、移动侦测设置、视频分析功能。

第四，无线通信实训。地铁专用无线通信用的是TETRA或者LTE-M制式，实训一般配一套小型无线基站和几台手持终端，让学员体验调度呼叫、组呼、群呼、紧急呼叫这些操作。

通信模块在实训中心里通常不是最显眼的，但很多学校的招标文件里会要求跟AFC做联动——比如紧急情况下PIS屏幕自动切换告警画面、PA自动播放疏散广播、CCTV自动切到事故区域。这种联动实训对学员理解系统集成很有价值。

五、车辆检修实训模块

这个模块针对车辆技术专业的学员，设备投入大，占地面积也大。一般配以下几类：

第一，转向架实训件。转向架是地铁车辆的底盘，承载车体重量、传递牵引力和制动力。实训用的是真实退役转向架或者教学用的剖切件，让学员认识构架、轮对、轴箱、悬挂系统、牵引电机、基础制动装置的结构。高配的方案会加一个转向架探伤实训工位，配超声波探伤仪和磁粉探伤设备。

第二，车门实训系统。地铁车门是塞拉门或者内藏门，故障率在车辆所有系统中排前三。实训配一套真实车门组件（含门扇、驱动机构、锁闭装置、防夹传感器），学员练调整门扇间隙、更换密封条、排查关门不到位的故障。

第三，制动系统实训台。制动系统用的是微机控制电空制动机，实训台配真实制动控制单元、风缸、制动缸、压力传感器，学员看得到气路和电路的走向，能模拟常用制动、紧急制动、保压这些工况。

第四，车辆电气实训台。配主牵引逆变器、辅助逆变器、牵引电机、蓄电池的实训件或模型，让学员理解地铁的供电和传动链路——从受电弓到牵引逆变器到牵引电机。

车辆检修模块的特点是设备重、占地大、安全要求高。有些学校受场地限制，会配VR虚拟检修系统做补充，让学员先在VR里熟悉结构和拆装流程，再到实物上操作。

六、供电系统实训模块

地铁供电分两部分：牵引供电（给列车供电）和动力照明供电（给车站设备供电）。实训模块一般配：

第一，牵引变电所实训系统。配一套模拟牵引变电所的控制保护屏，含直流开关柜、负极柜、排流柜的模拟单元，学员练停送电操作、保护动作分析、故障排查。

第二，接触网/接触轨实训装置。地铁有的用接触网（高架线路），有的用接触轨（地下线路）。实训一般做一段10到20米的真实接触轨或接触网，配支持绝缘子、分段绝缘器、隔离开关，让学员练导高调整、绝缘子清洁、分段检修。

第三，SCADA电力监控实训系统。SCADA是供电系统的远程监控，实训配一套小型SCADA后台，模拟对变电所的遥测、遥信、遥控功能。学员在后台就能看到模拟变电所的电压电流数据，发遥控指令合分闸。

供电模块的安全要求是所有实训模块里最高的。停送电操作一旦出错可能出人命。实训系统必须配严格的安全闭锁逻辑和操作票模拟功能，学员必须按操作票流程走，跳一步系统就报警。

七、综合监控（ISCS）实训模块

前面讲的BAS、FAS、PIS、PA、CCTV、SCADA这些系统，在真实地铁里都不是各干各的，有一个叫ISCS（综合监控系统）的平台把它们整合在一起。ISCS实训模块就是让学员在一个平台上看到所有子系统的状态，做联动操作。

比如教师设定一个"站台火灾"场景，学员需要在ISCS界面上确认火灾报警、联动BAS切换到排烟模式、联动FAS降下防火卷帘、联动PIS播放疏散指引、联动PA播放紧急广播、联动CCTV切到事发区域、联动AFC闸机全部打开疏散。这一套联动操作，在真实地铁里是岗位级别的核心技能。

ISCS实训系统的技术门槛在于各子系统接口的仿真。有些厂家只做了几个系统的界面模拟，联动是假的——你点一下"火灾确认"，屏幕上弹几个动画就结束了。真正有用的ISCS实训系统，后台要有真实的联动逻辑引擎，每个子系统的状态变化都会触发预设的联动规则。

判断一套ISCS实训系统是不是真的，办法很简单：让厂家现场配一个自定义场景，比如"站台积水报警，联动BAS启动排水泵、CCTV切到积水区域、PIS显示警示信息"，看他能不能在30分钟内配出来。配不出来的就是死界面。

八、把这些模块串起来的网络实训模块

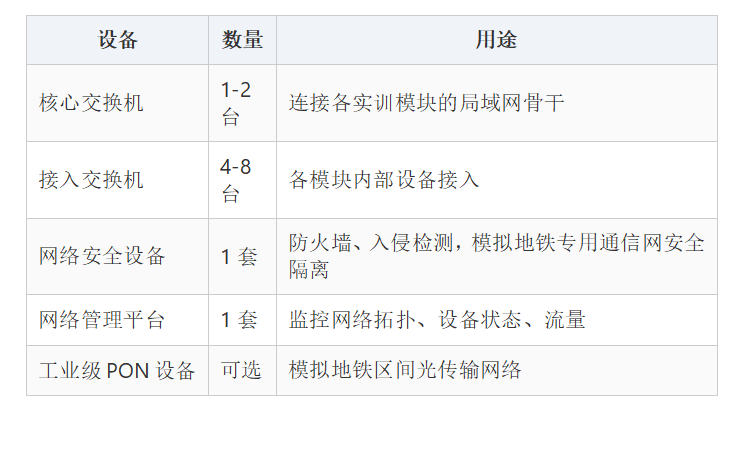

以上所有模块在真实地铁里是通过专用网络连在一起的。实训中心也要配一套网络实训环境：

网络实训模块的价值在于让学员理解地铁各系统不是孤立运行的，所有数据在底层都走同一张网。网络断了哪些系统会降级、哪些会瘫痪，这是运维人员必须清楚的。

九、实训中心规划容易犯的三个错误

讲了这么多模块，最后说说规划层面的常见错误。

第一个错误：只配AFC，不配联动。这是最常见的。学校拿了一笔钱，买了售检票设备和AFC软件就觉得实训中心建好了。但地铁是一个整体系统，学员只练了售票检票，到岗后遇到信号故障、屏蔽门故障、供电跳闸这些情况完全没概念。一个合格的实训中心，至少要配AFC、信号、机电三个模块，而且要能在ISCS平台上做联动实训。

第二个错误：重硬件轻软件。有些学校花了几百万买了一堆真实设备摆在那里，但教学软件跟不上。真实设备不是不能用，但教学需要的是可控的——教师设定故障、学员排查、系统自动评分。没有教学管理软件和故障注入引擎，设备再真也只是一堆展品。

第三个错误：不分阶段、不分层次。实训中心应该分基础层、专业层、综合层三个阶段。基础层让学员认识设备结构、理解工作原理；专业层让学员在单个模块上做深度实操；综合层让学员跨模块做联动实训和应急处置。三个层次对应不同的教学阶段，一次性全上综合层，学员基础不牢；一直停在基础层，学员没练过综合场景。

十、一张表：实训中心模块配置参考

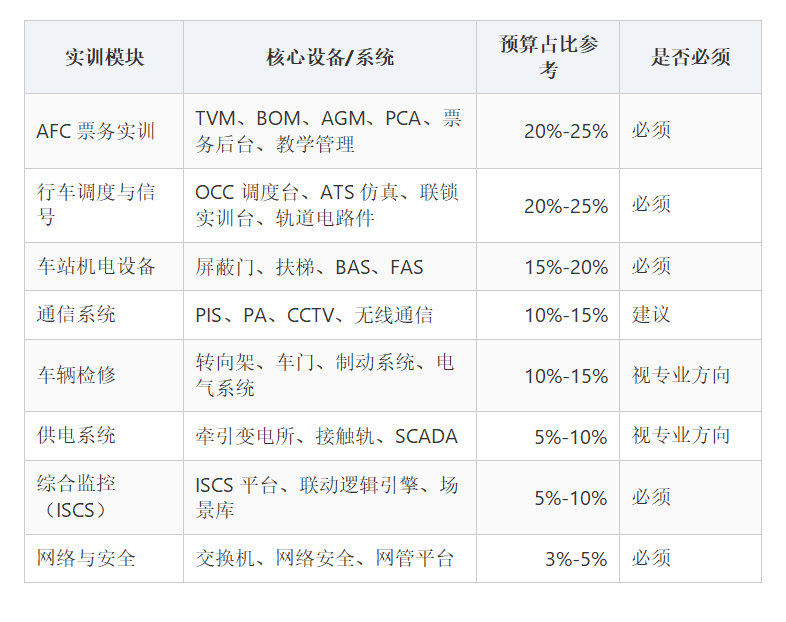

最后给一张参考表，方便做预算和规划：

实训模块 核心设备/系统 预算占比参考 是否必须
AFC票务实训 TVM、BOM、AGM、PCA、票务后台、教学管理 20%-25% 必须
行车调度与信号 OCC调度台、ATS仿真、联锁实训台、轨道电路件 20%-25% 必须
车站机电设备 屏蔽门、扶梯、BAS、FAS 15%-20% 必须
通信系统 PIS、PA、CCTV、无线通信 10%-15% 建议
车辆检修 转向架、车门、制动系统、电气系统 10%-15% 视专业方向
供电系统 牵引变电所、接触轨、SCADA 5%-10% 视专业方向
综合监控（ISCS） ISCS平台、联动逻辑引擎、场景库 5%-10% 必须
网络与安全 交换机、网络安全、网管平台 3%-5% 必须
这张表的占比是按一个中等规模实训中心（总投资300到500万）估算的，具体比例可以根据学校专业方向侧重调整。比如车辆技术专业强的学校，车辆检修模块占比可以提到25%，AFC降到15%。但ISCS和网络这两块不能省，因为它们是串联所有模块的底层支撑。

如果你正在做城市轨道交通实训中心的规划或方案评审，手上有一份方案不知道全不全，可以把方案发过来，我帮你对照看看缺了哪些模块。做这块整体规划和设备集成有些年头了，有些经验可以分享，有些坑也可以提前帮你避开。
