城市轨道交通自动售检票系统及票务处理实训，AFC终端设备在高职院校的仿真教学
全国城市轨道交通运营里程突破1.2万公里，行业人才缺口超20万——站务员、票务员、值班员岗位"招人难、留人难"，地铁运营企业每年新增岗位需求约8万个，其中一线运营服务类岗位占比超60%。
高职院校城轨专业如何让学生"毕业即上岗"？答案藏在实训室里那台1:1还原的AFC自动售检票系统中。
这不只是一套教学设备，更是一座微缩地铁站——从自动售票机到检票闸机，从半人工售票窗口到车站级计算机后台，学生在里面完成的不只是"操作练习"，而是从购票到出站的全流程票务实战。
一、为什么高职院校急需AFC仿真实训系统？
1.1 行业人才缺口：20万岗位"等不到人"
2025年，中国城市轨道交通协会发布数据：全国城轨运营里程已突破1.2万公里，在建线路超过6000公里。随着越来越多的城市开通地铁、轻轨、市域铁路，行业对一线技能人才的需求呈刚性增长态势。
《2025城市轨道交通行业技工人才校企合作白皮书》指出：轨道车辆检修、信号系统维护、供电系统运维等岗位缺口已突破20万大关。而城市轨道交通运营管理专业对应的站务员、票务员、客运值班员、行车值班员等岗位，年均新增需求约8万个。
这意味着什么？意味着每年有数万名城轨专业毕业生需要走上岗位，但他们中的很多人，在学校里连一台真正的AFC设备都没摸过。

1.2 教学痛点：理论"满堂灌"，实操"纸上谈兵"
当前高职城轨专业教学普遍面临三大困境：
第一，实训设备匮乏。很多院校的城轨专业开设了《城市轨道交通票务管理》《AFC系统及票务处理》等核心课程，但实训室里只有几张PPT和几段教学视频。学生学了三年，到地铁公司面试时，面对TVM自动售票机的内部结构一脸茫然。
第二，真机训练成本高。一套真实的地铁AFC设备，单台自动售票机造价就高达数十万元，加上检票闸机、半自动售票机、车站计算机系统，完整配置动辄百万以上。学校很难像运营企业那样大规模采购真机用于教学。
第三，真机训练风险大。在真实AFC设备上训练，学生误操作可能导致设备损坏、票卡丢失甚至数据混乱。一次操作失误的代价，可能就是一台设备的维修费用。
仿真实训系统，正是破解这三重困境的关键钥匙。
1.3 政策驱动："岗课赛证"融通育人
近年来，教育部大力推进"三教改革"（教师、教材、教法改革），推行"岗课赛证"综合育人模式——以岗位需求为导向设计课程，以技能大赛标准检验教学，以职业资格证书衡量能力。
教育部2018年发布的《中等职业学校城市轨道交通运营管理专业实训教学条件建设标准》明确规定：票务实训区面积不低于80平方米，须配备自动检票机（不少于3台）、自动售票机、半自动售票机、便携式检票机、验钞机、各类票卡等实训设备。实践教学比例应不低于总课时的60%。
"1+X"证书制度的推行，更是倒逼院校建设高水平实训条件——学生不仅要拿学历证书，还要通过《城市轨道交通服务员职业技能等级标准》等职业资格认证。没有实打实的AFC设备训练，证书从何考起？
二、AFC自动售检票系统：一套完整的"微缩地铁站"
2.1 系统总体架构
一套完整的AFC仿真实训系统，完全对标真实地铁车站的设备架构，采用业界标准的五层架构设计：

  层级
  系统名称
  简称
  核心功能
  第五层
  清算中心系统
  CC
  全线网票务清算、收益分摊、黑名单管理
  第四层
  线路中心系统
  LC
  单条线路的运营管理、数据汇总、参数下发
  第三层
  车站计算机系统
  SC
  本站设备监控、客流统计、票务管理、报表生成
  第二层
  车站终端设备
  SLE
  TVM/AGM/BOM/TCM等直面乘客的自助与人工设备
  第一层
  票卡介质
  —
  单程票、储值票、特惠票、车站工作票等IC卡

学生在实训室里看到的，不是一个孤立的"闸机"或"售票机"，而是一个完整的票务运营生态——从乘客手里的那张IC卡，到车站后台的运营报表，全链路数据贯通。
2.2 核心终端设备详解
① 自动售票机（TVM）
自动售票机是AFC系统中结构最复杂、技术含量最高的终端设备。在仿真实训系统中，TVM完全对标真实地铁设备：

  参数类别
  技术指标
  外型尺寸
  ≤900mm×800mm×1800mm（宽×深×高）
  整机重量
  ≤480kg
  主体材质
  2.0mm厚304L不锈钢
  纸币识别率
  ≥98%，检测准确率≥99.99%
  硬币检测准确率
  ≥99.9%
  单张纸币识别速度
  <2.5秒
  车票处理速度
  ≤0.3秒/张
  纸币钱箱容量
  1000张
  硬币钱箱容量
  2200枚
  单程票票箱容量
  1000张/箱
  平均无故障次数
  MCBF≥100,000次
  平均故障恢复时间
  MTTR≤30分钟
  通讯方式
  标准以太网，TCP/IP，100Mbps
  工作温度
  0℃~50℃

学生在TVM实训中可以完成：线路选择与票价查询、现金/移动支付购票流程、硬币找零与纸币找零、票卡发行与废票回收、设备日常维护操作、故障模拟与排除等训练。
② 自动检票机（AGM/闸机）
检票闸机安装在付费区与非付费区交界处，是乘客进出站的"守门人"。仿真实训系统标配进站闸机和出站闸机，支持以下训练内容：
刷卡进站检票流程
出站检票与自动扣费逻辑
超程、超时票卡处理
无效票/过期票识别与拦截
紧急模式下的通道全部打开
通道模式设置（双向/单向/常开/常闭）
闸机机械结构拆装与维护
故障排除与日常巡检
闸机采用自主研发机芯，运行平稳、故障率低。配备6.5寸高清LCD显示屏，可根据检票动作实时显示提示信息。单程票回收模块容量大，更换票箱方便快捷。
③ 半自动售票机（BOM）
BOM是安装在售票亭内、由站务员操作的"人工窗口"，功能覆盖票务处理的全部场景：
单程票发售与储值票充值
车票分析（读取卡内余额、交易记录、进出站状态）
票卡更新（处理无进站码、超程、超时等异常）
退票与退款操作
票卡替换（无效票换新）
交易查询与收益管理
票据打印与交接班结算
BOM实训是培养学生客运服务能力的核心环节。学生通过模拟乘客各类诉求，在沟通应答、票务核算、信息查询等实操中，奠定客户服务与问题解决的核心素养。
④ 自助查询机（TCM）
TCM为乘客提供余额查询、交易明细、票价查询、站点导航等自助服务。学生通过操作TCM，学习设备日常维护与故障处理技能。
⑤ 车站计算机系统（SC）
SC是整个AFC系统的"大脑"。学生通过SC系统可以：
实时监控站内所有AFC设备的运行状态
查看客流数据、票务收入、设备故障告警
设置运营模式（正常/降级/紧急）
下发参数到各终端设备（票价表、黑名单等）
生成运营报表（日营收、客流统计、设备维护记录）
进行票务管理（车票出入库、余额查询、钱箱清点）
SC系统让学生从"操作员"视角跃升到"管理者"视角，理解"数据驱动运营"的行业逻辑。
2.3 票卡介质体系
实训系统配备完整的票卡体系，对标真实地铁运营标准：
单程票（圆币式/方卡式，南方城市多用圆币，北方多用方卡）
储值票（可充值、可退卡）
特惠票（学生票、老年票、残疾人票等）
车站工作票（员工票）
所有票卡均采用非接触式IC卡设计，符合GB/T 20907—2007标准，读写距离≥3cm。
三、仿真教学的六大实训模块
一套成熟的AFC仿真实训系统，不只是"放几台设备让学生随便操作"，而是围绕岗位能力需求，精心设计的教学实训体系。以下六大模块覆盖了从基础认知到综合应用的完整教学链路。

3.1 模块一：设备认知与原理理解
教学目标：让学生从"知道有这个东西"到"理解它怎么工作"
学生在这一阶段学习AFC系统的五层架构、各终端设备的内部结构和工作原理。以TVM为例，学生需要了解：
工控机如何控制整机运行
纸币模块如何识别真伪（30种纸币版本，4面进钞）
硬币模块如何分拣不同面值（5角、1元，16种参数设置）
单程票发售模块如何一次发售多张票卡（出票速度≤1.5秒/张）
UPS不间断电源如何在断电时保障设备安全
通过设备结构拆装、内部模块认知，学生建立起对AFC系统的整体技术认知。
3.2 模块二：标准操作技能训练
教学目标：让学生"会操作、能上手"
这是实训的核心环节。学生在真实设备上反复练习标准操作流程：
TVM操作训练：
乘客选站购票全流程操作
不同支付方式（现金/扫码/储值卡）购票
清币操作与硬币/纸币测试
服务模式切换（服务状态/暂停服务）
票箱、钱箱的拆装与更换
BOM操作训练：
操作员签到与权限管理
单程票发售（按站点选/按票价选）
储值票充值与发售
车票分析与异常处理
退票退款与票卡替换
交接班结算与报表打印
AGM操作训练：
进出站检票流程
通道模式设置（双向/单向/常开/常闭）
票箱更换与回收操作
紧急放行操作
3.3 模块三：票务处理与异常处置
教学目标：让学生"能应急、会处理"
真实地铁运营中，乘客遇到的问题远比"正常购票"复杂。仿真实训系统设计了丰富的异常场景：

  异常场景
  处理流程
  对应岗位能力
  超程补票
  读取车票→计算补票金额→收取现金→更新车票
  票务处理能力
  超时补票
  读取车票→判定超时时长→收取超时费→更新车票
  票务处理能力
  无进站码出站
  分析车票→补录进站码→正常出站
  异常处置能力
  票卡损坏/失效
  分析车票→判定无效→替换新票→退费
  客服沟通能力
  余额不足
  分析车票→提示余额→引导充值或补票
  客服沟通能力
  乘客投诉处理
  倾听诉求→查询交易记录→协商解决→记录归档
  投诉处理能力

这些场景在真实运营中每天都在发生，但在教学中如果没有仿真系统，学生根本无从练习。
3.4 模块四：故障模拟与排除训练
教学目标：让学生"懂设备、能维修"
仿真实训系统最大的价值之一，是可以安全地模拟各种设备故障，而不用担心损坏真实设备。系统预设了丰富的故障场景：
纸币模块故障：识别异常、卡币、钱箱满
硬币模块故障：分拣错误、找零不足、卡币
票卡发售模块故障：出票失败、废票堆积、票箱空
闸机机芯故障：门翼卡阻、传感器误报、通信中断
通信故障：设备掉线、数据上传失败、参数下发失败
学生在故障模拟训练中，掌握"发现问题→分析原因→定位故障→排除修复→恢复运行"的完整维修工作逻辑。
3.5 模块五：系统管理与数据分析
教学目标：让学生"懂管理、会运营"
通过SC车站计算机系统，学生学习站在运营管理者的视角：
实时监控全站设备状态（在线/离线/故障/维护）
查看客流热力图与高峰时段分析
统计当日票务收入（现金/电子支付分类）
生成运营报表（日结报表、设备维护报表、客流统计报表）
管理黑名单参数（黑名单车票识别与拦截）
设置售票策略（票价折扣、退票规则、票种配置）
这一模块帮助学生理解"数据驱动运营"的行业逻辑，为后续从事运营管理工作积累认知。
3.6 模块六：综合情景模拟考核
教学目标：让学生"能协同、会配合"
综合情景模拟是检验学生综合能力的"期末大考"。系统支持多人协同运营模拟：
学生分组扮演不同角色：TVM维护员、BOM售票员、AGM巡检员、SC值班员
教师设置突发场景：设备故障、客流高峰、乘客投诉、紧急疏散
学生在规定时间内完成协同处置
系统自动记录操作过程并生成评估报告
这种"角色扮演+情景模拟"的教学方式，还原了车站运营的全流程工作场景，让学生在沉浸式实训中形成岗位适配能力。
四、实训教学效果：数据说话
4.1 院校实证案例
案例一：吉林某高职院校《城市轨道交通票务管理》课程改革
该校轨道交通学院课程团队采用"真机实操+多媒体演示+案例复盘"三位一体教学模式后，取得显著成效：
学生AFC设备操作熟练度提升40%
92%的学生认为"实验课更贴近真实工作"
88%的学生表示"对站务员岗位的责任感明显增强"
课程围绕"识系统—会操作—能应急—懂规则"四层递进逻辑，重构为9大教学项目，并将全国职业院校技能大赛"城轨智能运输"赛项考核要点融入教学任务，实现"学即所用、考即所练"。
案例二：山东某职业技术大学城轨实训室
该校城轨实训室以AFC系统为核心教学设备，构建"微观实操+宏观认知"的立体化实训体系：
AFC系统包含TVM、闸机、客服中心终端、票务管理后台、清算中心模拟模块等全套实操单元
完全匹配城市轨道交通实际运营标准
学生可开展单人岗位实操、多人协同运营模拟等训练
还原车站售票、检票、客服、调度全流程工作场景
案例三：某院校200万元实训室建设项目
该校投入200万元建设客运售检票实训室，配置进站检票闸机2通道、出站检票闸机2通道、双向通道检票闸机1通道、票亭1座、半自动售票机1套、自动售票机2台、自助查询机1台、安检机系统1套、售检票系统工作站2台、车站计算机SC系统1台，实现11大类实训功能全覆盖。
4.2 教学效果量化指标

  评估维度
  传统教学
  仿真教学
  提升幅度
  设备操作熟练度
  基础认知
  标准操作
  提升40%
  故障处理能力
  理论了解
  实操掌握
  提升60%+
  课堂参与度
  被动听讲
  主动操作
  提升70%+
  岗位适应周期
  3—6个月
  1—2个月
  缩短50%+
  就业对口率
  约50%
  70%—85%
  提升20—35个百分点
  职业资格证书通过率
  60%—70%
  85%—95%
  提升15—25个百分点

五、AFC仿真实训系统的四大教学优势
优势一：理论与实践的无缝衔接
传统教学中，AFC原理是"抽象概念"——学生在PPT上看到五层架构图，但无法理解每层之间的数据如何流转。仿真实训系统将抽象原理转化为直观的操作体验：学生在TVM上购票，数据通过车站局域网上传到SC，SC再汇总到LC，学生在后台实时看到自己刚才那笔交易——"看得见、摸得着"的体验，大大提高了学习兴趣和理解深度。
优势二：安全零风险的训练环境
在真实AFC设备上训练存在损坏风险和安全隐患。仿真实训系统完全消除了这些顾虑——学生可以大胆尝试各种操作，包括故障模拟、紧急处置等高风险场景。即便操作失误，系统也能快速恢复，不影响下一轮训练。
优势三：灵活多样的教学组织
系统支持多种教学模式，适应不同教学阶段的需求：
分步骤单项训练：针对某一设备或某一操作进行专项练习
综合情景模拟：多设备联动，还原真实工作场景
小组协作任务：多角色配合，培养团队协作能力
考核评估测试：系统自动记录操作过程，生成评分报告
在线学习补充：线上题库+预习+复习的闭环教学
优势四：紧跟行业技术迭代
现代AFC系统技术更新快——移动支付、人脸识别、扫码过闸等新技术不断涌现。优秀的仿真实训系统会定期更新软件和教学内容，保持与行业最新技术同步，确保学生学到的是前沿知识，而不是"过时课本"。

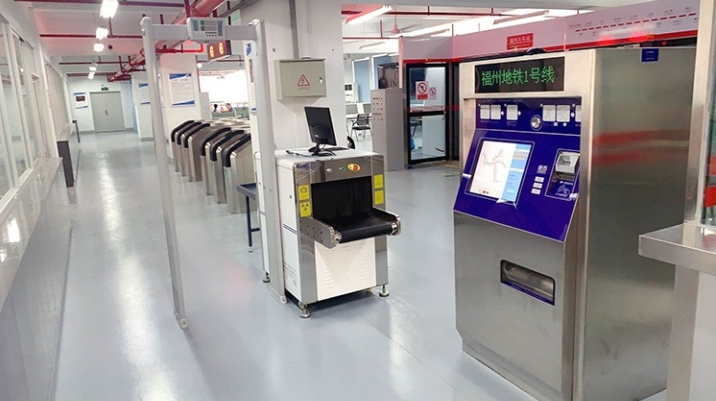

六、实训室建设方案与设备配置
6.1 建设标准参考
参照教育部《中等职业学校城市轨道交通运营管理专业实训教学条件建设标准》和各院校实际建设经验，一套完整的AFC仿真实训室建议配置如下：

  序号
  设备名称
  建议数量
  核心功能
  1
  进站检票闸机
  2通道
  进站检票、票卡回收
  2
  出站检票闸机
  2通道
  出站检票、自动扣费
  3
  双向通道检票闸机
  1通道
  灵活通行模式切换
  4
  票亭（乘客服务中心）
  1座
  BOM操作场所
  5
  半自动售票机（BOM）
  1套
  人工售补票、异常处理
  6
  自动售票机（TVM）
  2台
  自助购票、票卡发行
  7
  自助查询机（TCM）
  1台
  余额查询、信息导航
  8
  安检机系统
  1套
  安检设备认知与操作
  9
  售检票系统工作站
  2台
  教师教学终端
  10
  车站计算机SC系统
  1套
  站级运营管理平台
  11
  各类票卡
  若干
  单程票、储值票、工作票
  12
  AFC仿真实训软件
  1套
  虚拟仿真教学平台

6.2 实训室空间规划
票务实训区：面积≥80平方米，满足40人/班同时实训
设备布局：模拟真实车站动线——非付费区（TVM）→检票口（AGM）→付费区，票亭位于非付费区与付费区之间
网络环境：构建带有安全保护的WiFi环境，保障实训教学软件及设备正常运行
安全要求：所有设备具备急停功能，紧急状况可切断电源；接地符合GB 16895.3—2017要求；具备过流、漏电保护
6.3 软件配置
AFC仿真实训软件是整个系统的"灵魂"，建议包含以下模块：
乘客端仿真软件（TVM界面、AGM提示、TCM查询）
站务员操作软件（BOM售票系统）
车站管理软件（SC监控系统）
故障模拟引擎（预设故障库+自定义故障）
考核评估系统（操作记录+自动评分+报告生成）
在线学习平台（题库+视频+预习/复习）
七、教学实施建议
7.1 分层次教学设计
建议将AFC实训教学分为三个层次，循序渐进：
第一层次——基础认知（建议课时：16—24学时）
AFC系统五层架构理解
各终端设备认知与结构拆解
基本工作原理学习
安全操作规范培训
第二层次——操作技能（建议课时：32—48学时）
TVM标准购票流程操作
BOM售补票全流程操作
AGM检票与通道管理
SC系统基础操作
票箱/钱箱更换与维护
第三层次——综合应用（建议课时：16—24学时）
票务异常综合处置
设备故障诊断与排除
多人协同情景模拟
综合考核与能力评估
7.2 情景化任务设计
设计贴近实际工作场景的训练任务，让学生在"做中学"：
高峰时段TVM连续售票操作（压力测试）
特殊票种处理（学生票、老年票、残疾人票）
设备日常检查与维护巡检
突发事件应急处理（设备故障、客流激增、乘客纠纷）
现金管理与交接班结算
7.3 虚实结合的教学方法
仿真实训系统功能强大，但教学效果最大化还需"虚实结合"：
利用校内AFC实训室组织真机轮训实操
结合真实票务差错案例开展小组研讨
安排学生实地参观地铁车站真实AFC系统
邀请地铁运营企业专家进课堂现场演示
组织模拟岗位实习（校企合作的顶岗实习）
7.4 多元考核评价体系
建立全面的考核体系，从单一笔试向多元评价转变：

  考核维度
  考核方式
  占比建议
  操作规范性
  实操评分（系统自动记录+教师评分）
  30%
  故障处理能力
  故障排除情景考核
  20%
  理论知识
  闭卷笔试/在线题库
  20%
  团队协作表现
  综合情景模拟表现
  15%
  职业素养
  出勤、态度、安全意识
  15%

八、行业趋势与展望
8.1 智慧城轨驱动教学升级
随着"智慧城轨"概念的落地，AFC系统正在经历深刻变革：移动支付取代现金购票、人脸识别取代刷卡进站、大数据分析取代人工统计。这对人才培养提出了新要求——学生不仅要会操作传统设备，还要掌握智能化系统的运维能力。
优秀的仿真实训系统也在与时俱进，将以下新技术融入教学内容：
移动支付模块（扫码购票、扫码过闸）
人脸识别检票模块
智能客服终端（AI语音交互）
大数据分析与可视化平台
云端票务清算模拟
8.2 "岗课赛证"深度融通
全国职业院校技能大赛"城轨智能运输"赛项已成为检验院校教学水平的重要标尺。将大赛考核要点融入日常教学实训，实现"以赛促学、以赛促教"，是提升人才培养质量的有效路径。
同时，"1+X"证书制度要求学生在获得学历证书的同时，取得若干职业技能等级证书。AFC仿真实训系统为学生考取《城市轨道交通服务员职业技能等级证书》提供了直接训练平台。
8.3 产教融合走向深化
未来AFC实训教学的发展方向是"产教融合"的进一步深化：
校企共建实训基地，企业捐赠退役设备用于教学
企业工程师担任兼职教师，指导实操训练
"订单班"培养模式，按企业需求定制教学方案
实训成绩与就业推荐挂钩，形成"培训—认证—就业"闭环
九、为什么选择我们？
作为城市轨道交通实训装备领域的专业供应商，我们提供的AFC仿真实训系统具备以下核心优势：
1:1真机还原——所有终端设备对标真实地铁运营标准，关键部件（纸币模块、硬币模块、工控机）采用地铁系统常用品牌，确保学生学到的技能"无缝迁移"到真实岗位。
五层架构完整——不只是几台终端设备，而是从票卡到清算中心的完整AFC系统架构，数据全链路贯通，让学生理解"设备—车站—线路—线网"的运营逻辑。
26项实训项目全覆盖——从发售车票到系统报表生成，从故障排除到客流监控，覆盖AFC系统运维的全部核心技能点。
故障模拟引擎——预设丰富故障场景库，支持教师自定义故障，让学生在安全环境中训练"发现问题—分析原因—解决问题"的岗位工作逻辑。
岗课赛证融通设计——教学内容对接岗位需求、技能大赛标准和职业资格证书要求，实现"学即所用、考即所练"。
全程技术支持——提供实训室规划、设备安装调试、教师培训、教学方案设计、软件升级等全生命周期服务，质保3年起。
当一台TVM自动售票机在实训室里亮起屏幕，当一组检票闸机发出"嘀"的一声放行提示，当一个学生在BOM窗口前完成第一次超程补票操作——
这些看似普通的瞬间，正在缩短一名高职学生与地铁站务员岗位之间的距离。
20万人才缺口的背后，是一座座正在建设的实训室，是一台台1:1还原的AFC设备，是一批批"毕业即上岗"的城轨专业毕业生。
让学生在学校里就把该犯的错犯完、该练的技能练熟——这就是AFC仿真实训系统的价值所在。
