卫生检疫一体化闸机：赋能口岸机场海关查验效率升级

最近两年口岸建设圈子里，"卫生检疫一体化"这个词出现频率越来越高。作为做闸机设备十几年的人，我们明显感觉到：以前海关找我们采购闸机，问的是"门扇多厚""电机什么牌子""通行速度多快"；现在问的是"能不能把测温、核验、查验全塞进一条通道""支不支持跟卫检系统数据打通""断网了怎么办"。

需求变了，设备形态跟着变。今天这篇就聊聊卫生检疫一体化闸机到底是什么、怎么设计的、建设过程中有哪些坑。

一、什么是卫生检疫一体化闸机？

简单说，就是把原来分散在口岸不同区域的卫生检疫查验、身份核验、行李查验整合到一条闸机通道里，旅客走一趟通道就能完成所有查验环节。

传统模式下，旅客下了国际航班要经过三关：

卫检关：测体温、查健康申报卡、流行病学调查

边检关：证件查验、生物特征比对

海关关：行李X光机检、随机开包

三关分散在不同区域，旅客要排三次队、出示三次证件。高峰期走完这套流程，二十分钟算快的。

一体化闸机做的事情，就是把这三关压成一条通道。旅客走进通道后，系统同步完成体温检测、证件核验、人脸比对、行李机检，全部通过后一次性放行。

不是说把三台设备拼在一起就算一体化了。真正的难点在于：各业务系统的数据怎么流转、查验结果怎么汇总、异常情况怎么处理。这些才是项目落地时最费精力的地方。

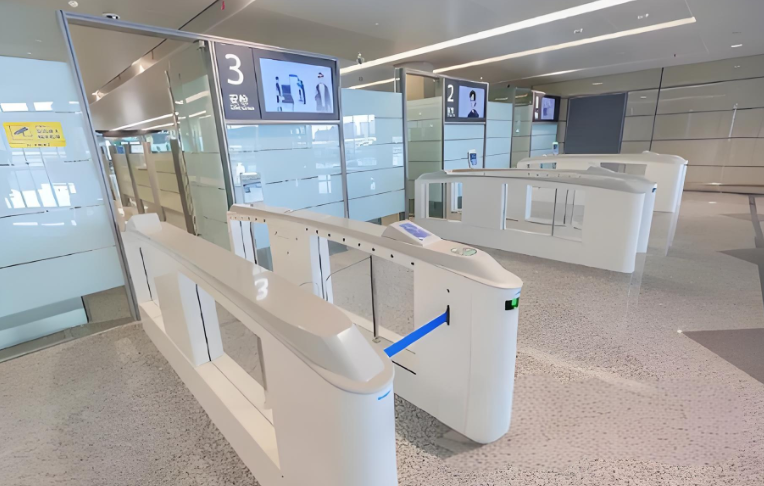

二、一体化闸机的通道结构

我们参与建设的项目，通道基本都是"双门单通道"结构：

A门（入口）：旅客进入通道，门体关闭后通道内只允许一人

查验区：通道中段，旅客在这里完成所有检测

B门（出口）：查验全部通过后打开，旅客走出通道

通道尺寸方面，我们踩过不少坑总结出来的经验值：

通道长度2.8到3.2米。短于2.5米放不下检测设备，长于3.5米旅客在通道里待的时间太久，通行效率上不去。

通道宽度1.3到1.4米。低于1.2米推行李车的旅客会卡住，高于1.5米占地面积太大，口岸候检厅面积有限排不了几条。1.35米是一个比较平衡的值。

门扇高度1.2米。这个高度能挡住成年人正常通行，又不至于让通道看起来像个笼子。有些高安防级别的口岸会要求门扇高度做到1.8米全封闭，那是另一种设计思路。

门扇材质用8毫米钢化玻璃加不锈钢框架，边角做圆角处理。为什么不用亚克力？亚克力用半年就发花，透光率下降，而且容易被刮花。钢化玻璃耐用得多，我们最早一批安装在口岸的闸机，用了五六年玻璃还跟新的一样。

三、通道里的检测设备怎么布局

通道里的设备不是随便摆的，位置、高度、角度都有讲究。我按设备类型逐一说明。

红外热成像测温模块

安装在通道顶部，距地面约2.2米，向下45度斜角对准旅客额头和眼角区域。

为什么45度斜装而不是正对头顶往下？因为正上方安装时，旅客身高差异大，测温距离从1.5米到1.9米不等，距离变化会影响红外测温精度。斜装可以缩小不同身高旅客的测温距离差异。

测温精度要求正负0.3度以内。这个指标本身不算高，但安装环境干扰很大。我们踩过一个大坑：通道内LED照明灯发热，热成像模块把灯光热量计入测温读数，导致旅客体温偏高0.5到0.8度。后来换成低热辐射冷光源LED，又加了软件温度补偿算法，才把误差压到0.3度以内。

还有一个细节：测温模块外面要加装遮光罩。口岸候检厅灯光复杂，日光、卤素灯、LED混在一起，不同光源的红外辐射强度不同，不加遮光罩的话测温数据会跳。

全页证件阅读机

安装在查验区右侧墙面，距地面0.95米。

这个高度是反复调整后定的。第一版装在1.1米高度，后来发现身高1.6米以下的旅客弯腰放证件不方便，儿童更够不着。0.95米的高度，大部分旅客站着就能操作，小朋友由家长抱起来也能够到。

证件阅读机支持护照、往来港澳通行证、往来台湾通行证等主流旅行证件。读取时间1.5秒以内，读取成功率要求99%以上。实际运行中，证件磨损、芯片失效、页面污损是读取失败的主要原因，大约千分之五的旅客需要换证件或者走人工通道。

人脸识别摄像头

安装在通道正面，距地面1.55米，俯角约12度。

用双目活体摄像头，防止照片、面具、视频等假体攻击。为什么1.55米？这是根据成年人平均身高计算的最佳拍摄角度。太高了拍到的是头顶，太低了拍到的是下巴，都会影响识别精度。

摄像头要加补光灯。口岸候检厅的照明不一定均匀，有些角度有阴影，补光灯保证人脸光线充足。补光灯用850纳米红外灯，旅客肉眼几乎看不到，不会觉得刺眼。

指纹仪

安装在证件阅读机旁边，距地面0.95米。

光学式指纹仪，按压面积比半导体式大，采集成功率更高。但光学式有个问题：手指干燥时采集困难。我们在软件层面做了优化——按压两次失败后自动降级，以人脸识别为主、指纹为辅，只要人脸比对通过就放行，系统标记"指纹异常"供后续人工复核。

实际运行数据：大约30%的旅客指纹比对存在困难，主要是手指干燥、磨损或者指纹纹路浅。降级策略上线后，因指纹问题导致通道阻塞的情况减少了80%以上。

行李X光机

安装在通道外侧，旅客进入通道前把行李放上传送带，X光机同步扫描。

X光机的图像实时传到海关审图终端，审图人员看到图像的同时，屏幕上显示对应的旅客信息和通道编号。审图结果通过系统返回通道控制器：放行则B门打开，需要开包查验则B门不开，旅客从侧门转去开包台。

时间上基本同步。旅客在通道内完成人检大约8到12秒，行李X光机从扫描到出图3到5秒，审图人员一般5到8秒内做出判断。只要审图效率正常，行李机检不会成为通行瓶颈。

四、系统架构怎么设计

一体化闸机的系统架构分三层：

设备控制层

每条通道配置一台工控机，负责控制门扇开关、传感器数据采集、检测设备协调。工控机用无风扇型号，靠铝制散热外壳被动散热。为什么不用有风扇的？口岸环境粉尘大，风扇吸灰会导致主板短路，无风扇设计虽然贵一些但稳定得多。

工控机跟各设备之间通过RS485和TCP/IP两种协议通信。门扇电机、红外传感器走RS485（稳定可靠，抗干扰强），测温模块、证件阅读机、人脸摄像头走TCP/IP（数据量大，需要高速传输）。

业务对接层

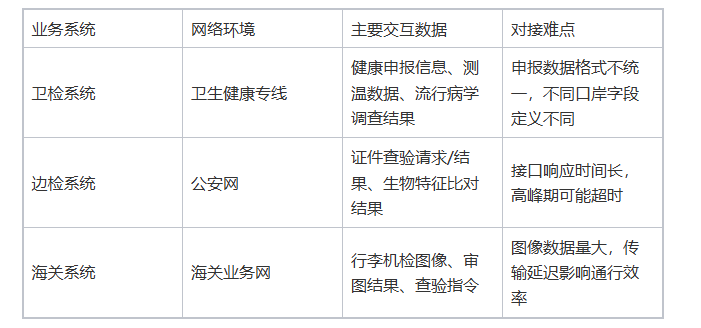

这是最复杂的一层。一体化闸机要同时对接卫检、边检、海关三个业务系统，每个系统的网络环境、接口规范、数据格式都不一样。

‍三张网物理隔离，数据不能直接互通。我们的解决方案是在通道侧部署前置网关服务器，配置三块独立网卡分别对接三张网。数据在网关内部做隔离转发，每个网络只能看到自己该看到的数据。

接口对接是最让人崩溃的环节。举个例子：某口岸边检系统的接口文档里，旅客状态字段写的是"01"代表正常，实际联调时发现系统返回的是"P"。问了对方技术人员才知道，系统升级过一次字段编码变了，但文档没更新。这种问题没法提前发现，只能联调时逐个排查。

我们后来总结了一套"字段级验证法"：每个接口字段都写测试代码，分别用正常值、异常值、空值、特殊字符去测，看系统返回什么。虽然费时间，但比上线后出问题强得多。

集中管理层

部署一台管理服务器，负责所有通道的状态监控、数据统计、异常告警。管理人员在后台就能看到每条通道的运行状态、当前旅客查验进度、设备故障告警。

管理服务器还负责生成统计报表：日均通关量、高峰时段通行能力、各类异常事件次数、设备运行时长等。这些数据对口岸运营优化很有价值——比如通过分析高峰时段通行数据，调整通道开放数量和人员排班。

五、异常处理逻辑怎么设计

正常流程好测，难的是异常场景。我们梳理了8种常见异常，每种都定义了明确的处理策略：

异常类型 触发条件 系统处理 通道状态

证件读取失败 连续3次无法读取 语音提示更换证件或转人工 锁定，引导侧门离开

边检查验不通过 边检系统返回异常 B门不开，通知边检柜台 锁定，等待人工处理

体温超标 测温≥37.3℃ 静默复测2次，仍超标转卫检 锁定，卫检人员到场

人脸比对不通过 比对分数低于阈值 降级指纹验证，仍不通过转人工 锁定，转边检人工

行李审图超时 审图结果15秒未返回 默认放行，后台标记待复核 正常放行，标记异常

尾随检测报警 雷达检测到多目标 B门不开，声光报警 锁定，工作人员到场

健康申报异常 申报信息缺失或异常 B门不开，转卫检人工核查 锁定，卫检人员到场

断电/网络中断 UPS检测到市电中断 通道内旅客手动放行新旅客禁入 A门关闭B门手动开启

其中"行李审图超时默认放行"这个策略争论了很久。海关方面一开始不同意，担心漏检。但实际运行中审图人员偶尔需要回看图像，如果一直等，通道里的旅客就要多待十几秒，高峰期后面排队越积越多。

折中方案是：超时先放行，图像标记"待复核"，审图人员事后必须补审。运行半年下来，待复核率约0.3%，真正有问题的不到0.01%。这个比例在可接受范围内。

"体温超标静默复测"也有讲究。旅客第一次测温偏高时，系统不会立刻报警——因为可能是刚跑完步、晒了太阳、或者通道内温度偏高导致体表温度暂时升高。系统会在3秒内静默复测2次，取3次平均值。如果仍然超标，才触发告警转卫检。这样可以减少误报，避免不必要的旅客恐慌和通道阻塞。

六、设备可靠性和运维保障

口岸7x24小时运行，设备不能三天两头出故障。我们从几个方面做了保障。

供电方面，每条通道配独立UPS，续航不低于30分钟。不是摆设，市电中断后必须保证通道里的人能安全走出来。我们遇到过一次口岸市电闪断，不到1秒就恢复了，但UPS切换有2毫秒间隙，工控机直接重启了。后来换成在线式双变换UPS，切换零间隙，问题才解决。

散热方面，通道里塞了那么多设备，发热量不小。工控机用无风扇被动散热，测温模块和雷达模块在通道顶部靠自然对流散热。南方某口岸夏天通道内温度能到40度以上，我们在通道顶部加装微型排气扇，每分钟换气6次，把通道内温度压到35度以下。

耗材维护方面，行李X光机的X射线管是耗材，使用寿命跟管电流和工作时间有关。日均通关2000人的口岸，X光管大约8到10个月需要更换。建议备一根备件，不然等坏了再采购，通关要停好几天。

红外测温模块每年至少校准一次。测温模块用久了会出现漂移，偏差可能从0.3度扩大到0.5度甚至更高。我们提供校准工具包，口岸技术人员自己就能操作，15分钟搞定。

维护项目 频率 备注

日常巡检（门扇、传感器、外观） 每周1次 15分钟/通道

深度维护（工控机、电路、UPS） 每月1次 1小时/通道

测温模块校准 每年1次 提供校准工具包

X光管更换 8-10个月 备1根备件

指纹仪清洁/更换 每季度清洁，2年更换 光学面板磨损影响采集

软件系统升级 按需 远程推送，不停机

七、改造前后数据对比

我们参与建设的某口岸项目，从传统三段式查验改造成卫生检疫一体化通道后，数据变化明显：

    指标                              改造前                           改造后                                      变化幅度

单人通关时间（通道内） 20-45分钟 8-12秒 缩短85%以上

高峰期单通道通行能力 约120人/小时 350-400人/小时 提升约3倍

旅客排队等候时间 15-40分钟 3-8分钟缩 短约75%

测温覆盖率 约70%（抽测） 100%（全量） 全覆盖

尾随拦截 人工目视 雷达自动检测 月均拦截40-50次

旅客投诉量 月均15-20起 月均2-3起 下降约85%

人力投入 每班8-10人 每班4-5人 减少约50%

需要说明的是，通道内8到12秒不等于旅客从候检厅到出通道只要8到12秒。旅客还要从排队区走到通道入口，这个时间取决于排队长度和通道数量。但总体来说，旅客从进入候检厅到走出通道的时间，从平均30分钟降到了8分钟以内。

人力投入减少也是一个重要收益。传统模式下卫检、边检、海关各需要人手，改造成一体化通道后，日常通行只需要通道值守人员和审图人员，高峰期加开通道时也不需要按比例增加人手。

八、建设预算参考

不同口岸配置要求差异很大，按三个档次给个大概范围：

配置档次 适用场景 主要配置差异 单通道参考价（万元）

基础版 中小口岸日均2000人以下 无虹膜无健康申报核验X光机基础款 35-50

标准版 主要口岸日均2000-5000人 含健康申报核验X光机高配双路UPS 55-80

高级版 枢纽口岸日均5000人以上 含虹膜识别CT机检全冗余架构9 0-150

设备参考价不含土建改造、网络铺设、系统对接费用。系统对接如果三个业务系统的接口都需要定制开发，可能再增加30到50万。

九、给项目方的六条建议

第一，方案评审阶段把三个业务部门的人拉到一起。边检说通道长度够了，海关说不够放X光机，卫检说测温位置不行——这种事我们见过太多。三方需求在设计阶段就要拉齐，不能等设备装好了再改。

第二，接口对接预留充足时间。从拿到接口文档到联调通过，最顺利的项目也要两个月，最复杂的花过半年。有上线节点要求的话，接口对接至少提前三个月启动。

第三，异常处理逻辑写进合同。通道遇到异常时谁决定放行、谁负责人工介入、超时怎么处理，不能等出事再扯。做一张异常处理矩阵表，每种场景对应的责任人、处理方式、时限都写明。

第四，验收必须测异常场景。只测正常流程等于没验收。至少测试8种异常场景，每种测3次以上，确认系统行为符合预期。

第五，备件不能省。每条通道配一个备件包：红外传感器2对、证件阅读机1台、指纹仪1个、UPS电池组1套、X光管1根。备件成本不高，但等坏了再采购，通关停几天的损失远大于备件价格。

第六，运维人员提前培训。设备上线前一个月就开始培训，不能等设备到了再学。培训内容不光是操作，还要包括常见故障判断、应急处理流程、日常维护要点。

十、写在最后

卫生检疫一体化闸机看着就是一条通道加几台设备，但背后的系统协同、数据对接、异常处理才是真正考验功力的地方。好设备只是基础，好方案和好执行才是项目成功的关键。
