一套机场自助旅检通关快捷通道闸机，到底是怎么组成的？

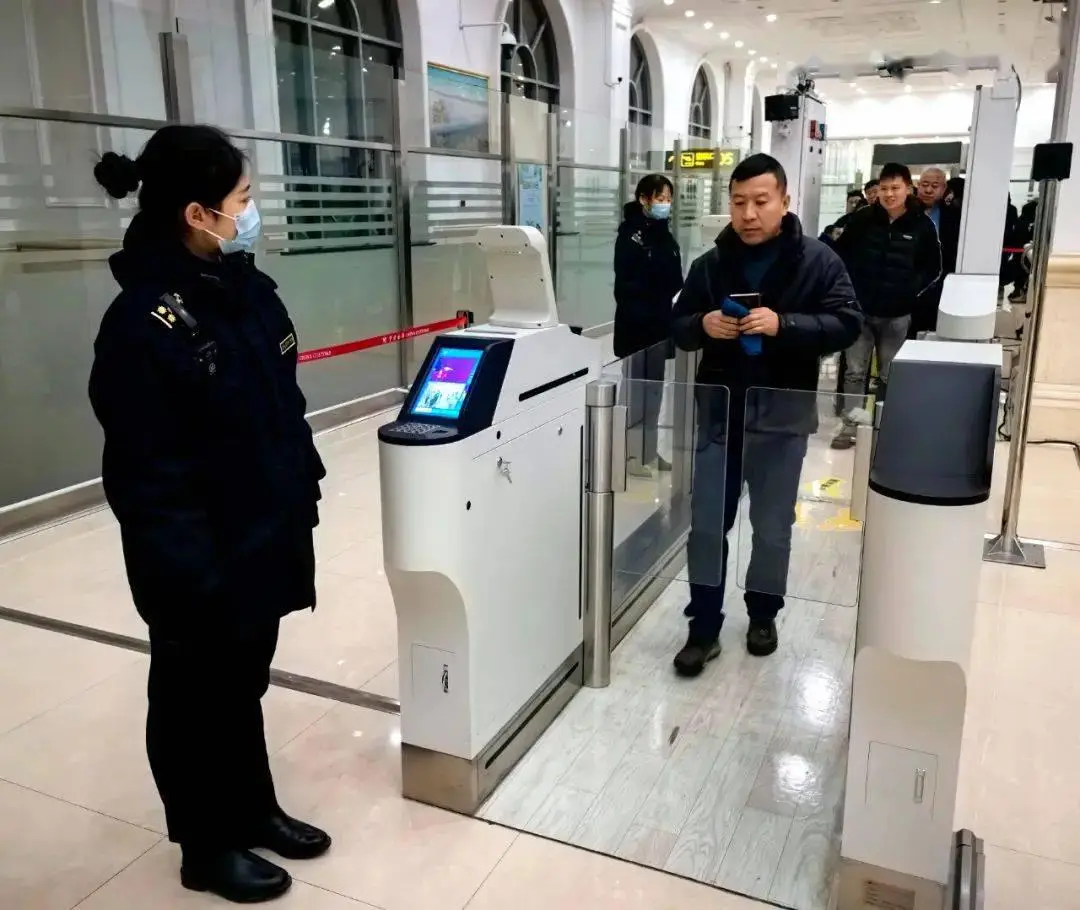

做了这么多年安防设备，被问得最多的一个问题不是"哪个品牌好"，而是： "这台通关闸机里面到底装了什么？"这个问题有点意思，因为大多数人站在机场或海关口岸过闸机的时候，只看到一个光滑的金属箱子，加上两扇玻璃门——但它背后的结构，远比你想象的要复杂。 今天就从厂家的视角，把这台设备完整拆给你看。
先说整体结构 一套完整的安检自助通关闸机，不是一个设备，而是多个子系统的集成。 我习惯把它分成五个大的功能层：
1.旅客感知层——负责“认人”
2.证件核验层——负责"验证"
3.闸机执行层——负责"放行或拦截"
4.电气控制层——负责"大脑和神经"
5.软件系统层——负责"规则和记录"
下面逐层展开。

第一层：旅客感知层 这一层是整个设备"认人"的核心，也是技术含量最高的地方。 人脸 / 虹膜摄像头（左右各一） 闸机进出两侧各有一套双目摄像头，搭配补光装置，适配 1.4m~1.9m 的旅客身高范围，旅客进门的瞬间就完成了人脸采集。 这里有个细节很多人不知道：双目摄像头不只是为了"拍得清"，更是为了活体检测。单目摄像头很难区分真人和照片，双目摄像头通过视差计算出空间深度信息，可以判断是否是真实的三维人脸。照片、视频、硅胶面具——在标准的双目方案下，通过率极低。 另外，摄像头还得能处理"遮面"场景：戴口罩、戴帽子、长发遮脸。这不是算法"凑合能用"的场景，而是机场海关日常的真实状况，必须稳定识别。 图像传感器用的是工业级 1/3" 双目，130万/200万像素，照度要求 ≤0.1Lux——什么概念？烛光环境下还能成像。机场廊桥光线不均是常态，这个参数是保底用的。
防尾随检测 + 人数计数 这个模块装在通道天花板正上方，俯视覆盖整个通道截面。 主流方案有两种：毫米波雷达（如 IWR6843AOP 芯片）和 3D 深度摄像头，两种也可以融合使用。 它要解决的问题是：识别出一张通行凭证，两个人同时过去的情况。 特别是那种"前后紧贴""侧身抱腿"的尾随方式，光靠闸机门的机械感知是防不住的。毫米波雷达能穿透衣物，感知到通道内的人体体积和数量，响应时间 ≤0.1 秒触发报警并关门。

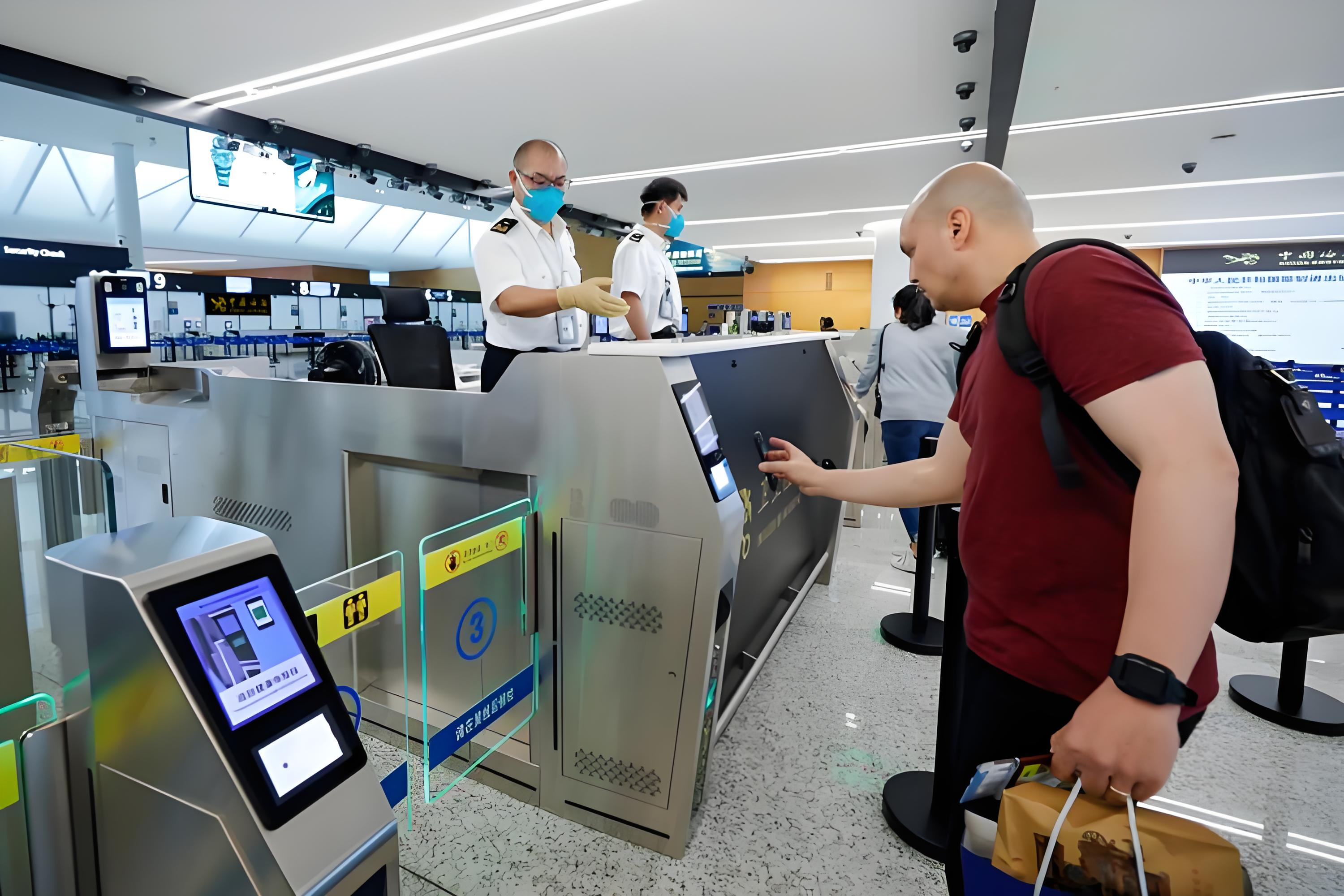

第二层：证件核验层 IC 卡 / 证件 / 二维码扫描器 这是最基础的核验入口。旅客的电子登机牌二维码、健康申明码、IC 卡证件，都通过这个模块读取。 这个模块要求解码能力覆盖 PDF417、QR Code、DataMatrix 以及全系列一维码，扫描角度要支持旋转 360°、倾斜 ±60°——因为旅客拿手机的姿势千变万化，扫码识别率直接影响通行效率和旅客体验。 指纹仪 中间通道区域配置了活体指纹采集模块。 这里有个行业现实需实说：海关要求的指纹仪，和通用的指纹仪是两回事。市场上普通指纹仪单价六七百，但如果是对接中国海关系统，有指定的品牌型号要求，价格差距非常大。这是采购方在选型时容易踩的坑之一。 全页式证件阅读机（可选升级） 这是针对护照的全页扫描模块，支持 OCR 识别 ICAO9303 标准机读证件，配备可见光、红外光（B900）、紫外光（UV）三种光源，证件防伪特征在紫外光下一目了然。 同样，对接海关系统的指定型号和市场通用产品，价格区间差距显著，采购方需要提前了解清楚是否有指定品牌要求。
第三层：闸机执行层 这层是整个设备最"物理"的部分，也是维护频率最高的地方。 前门（A门）+ 后门（B门）伺服闸机 通道是 AB 双门结构，前门和后门分别独立控制，断电策略也不同： - A 门（入口）：断电开闸——异常情况下旅客可以自由出入，不形成困人 。
B 门（出口）：断电锁死——防止通关核验未完成就出去 两扇门都由直流无刷伺服电机驱动，开关门速度 ≤0.4 秒，遇阻 0.05 秒内停机。锁定力矩 ≥100N·m，普通人推不开，但运行时转动力矩 <10N·m，不会夹伤人。 这两个参数放在一起看才有意义：锁门时要足够硬，运行时要足够"软"，平衡这两点就是伺服方案的核心价值。 闸机门扇 门板材质是聚碳酸酯（PC 板）或防爆钢化玻璃，高度 ≥1.3m，离地间隙 10~12mm。 门扇高度这个细节值得说一下：很多低端方案用的是腰高度的短摆臂门，视觉上"通透"，但安防效果差。机场海关场景通常要求全高门扇，实际隔断效果完全不同。 钢化玻璃通道框架 通道两侧的隔断玻璃厚度 ≥10mm（实际多用 12mm），表面贴防爆膜，防止破碎伤人。主体框架冷轧钢板厚度 ≥3mm，这个数字在行业里算中等偏上的厚度，低端产品为了降成本会砍到 1.5mm 甚至更薄。
第四层：电气控制层 这一层是整个设备的"神经系统"，实际上是由多个控制器分区管理的。 三段式集中控制架构 闸机分为：前端（入口区）、中部（通道区）、后端（出口区）三个物理区域，每个区域各有一套嵌入式集中控制器，负责该区域内所有设备的统一管控和状态上报。 这种分区架构的好处是：某个区域出故障不会导致整机宕机，排查和维修也更精准。 工控主机 整机的计算核心是无风扇工业计算机，CPU 主频 ≥2.3GHz，固态存储 ≥256G，支持三屏同时输出，配备多路 RS232/422/485 接口（≥8 路）用于连接各传感器和执行机构。 无风扇设计是机场场景的必要条件——机场闸机 7×24 小时运行，有风扇就有风扇故障，而工控机上的冷却依赖散热片和铝合金外壳导热来实现，可靠性更高。

冗余供电设计 电源部分分为三层：
1.通道电源综合控制器（主供电，分级控制各子系统）
2.伺服电机专用电源（给闸机执行机构独立供电，避免电压波动影响动作精度）
3.电源切换模组（三路输入冗余，单路故障时自动切换，不断电） 另外值得一提的是散热子系统——入口和出口各有一套独立的循环通风模块，温度 ≥40℃ 自动启动散热风扇，保护内部电子器件。机场廊桥夏天环境温度很高，这个不是"锦上添花"，是必要配置。
第五层：软件系统层 硬件再好，软件跟不上就是一堆零件。 闸机控制软件 支持 Windows 7/10/11 及国产操作系统，核心功能包括： - 自动化通行控制：对接业务系统，核验通过即自动开门 - 尾随检测联动：硬件检测到尾随，软件层 ≤0.1 秒响应并关门 - 障碍物检测：开门前后判断门前是否有障碍物，防止夹人夹物 - 可视化调试界面**：前端所有硬件状态可视化，运维人员不需要拆机就能判断问题位置 数据统计分析系统 统计维度包括：通行总数、自助通行人数、人工处置人数、尾随报警次数、证件类型分布、生物识别未通过率、比对时长分布…… 这些数据对机场运营方来说是真实有价值的，可以用来优化通道开放数量和人力配置。 集中管控系统 支持多通道统一管理，远程开关机，实时监控在线状态和运行工况。 一个大型口岸可能有几十条通道，总控室的运营人员不可能每条通道都跑过去看，集中管控是标配需求。 几个容易被忽略的细节
1.登机牌 / 行李单打印机，很多人没意识到闸机里还有打印机。入境旅客需要打印行李提取单、申报单，这个功能集成在入口区域，热敏打印，纸宽 ≥80mm，打印速度 ≥100mm/s。
2.求助按钮 通道出口侧有一个辅助按钮，供旅客紧急呼叫或求助，带 LED 状态指示，防水设计，干接点输出至主控系统。机场场景必备，但低端产品经常省掉这个。
3.顶部显示屏** 通道顶部有独立的 LED/LCD 信息屏，显示通行方向、状态提示、排队人数，可远程编辑内容。
最后说一句 一台看起来"方方正正"的自助通关闸机，实际上是人脸识别、毫米波雷达、证件阅读、伺服驱动、工业控制、软件平台这六七个技术方向的集成产品。 这也是为什么同样外观的设备，价格可以相差好几倍——你买的不是那块钢板，是里面每个子系统的选型、调试和整合能力。 有采购这类设备需求的朋友，欢迎留言交流，或者私信探讨具体场景的选型要点。
作者从事机场海关通行控制设备研发与生产多年，参与过多个国际口岸、高铁枢纽通关系统建设项目。
